ACH Inverters

품질과 신뢰

가장 가혹한 환경에 적합한 견고한 설계를 자랑하며, IP65 등급으로 방진 및 방수 기능이 우수합니다.

뛰어난 유연성

로직 플랫폼은 까다로운 기능안전 요구 사항을 준수할 뿐만 아니라 사용자 소프트웨어 정의 시에 탁월한 유연성을 제공합니다.

안전인증

온∙오프로드(포장/비포장)을 가리지 않고 지속 가능한 기능안전 및 전기안전을 확보하기 위해 업계 최신 표준을 준수합니다.

사이버 보안

보안과 안전은 아무리 강조해도 지나치지 않습니다! Inmotion은 표준안전 규정을 수립하고 사이버 보안 관리 분야의 모범 사례 및 최신 정보를 활용하여 매순간 경계를 늦추지 않습니다.

ACH35M30, ACH65M30

ACH M

Inmotion의 ACH M은 전력 수준이 100~250kVA인 인버터/모터제어기 제품군으로, 350V~700V의 공칭 전압용으로 설계됐습니다. ACH는 주행, 유압 펌프, 발전기 어플리케이션을 염두에 두고 개발됐으며, 하이브리드 / 배터리 구동 전기자동차에 이상적인 제품입니다.

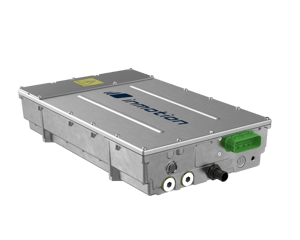

ACH35L70, ACH65L50

ACH L

ACH L은 ACH M을 기반으로 전력수준을 150~400kVA까지 확장해 350V~700V의 공칭 전압용으로 설계됐습니다. ACH L은 주행, 발전기 어플리케이션을 염두에 두고 개발됐으며, 높은 전력 수준이 필요한 하이브리드 / 배터리 구동 전기자동차에 이상적인 제품입니다.

특징

견고한 IP6K9K 등급의 설계로 전기차의 가혹한 환경에 적합합니다.
동기식 또는 비동기식 AC 모터 제어(속도, 토크 및 DC 전압 제어 모드 포함)
10년 이상 온로드, 오프로드 차량에서 검증이 완료된 제어 SW 플랫폼을 사용합니다.
진단 및 소프트웨어 다운로드를 지원하는 통합 CAN 인터페이스를 제공합니다. (CANopen, J1939)
최대 300kVA의 연속 출력 정격이 가능해 하이브리드, 전기자동차 어플리케이션에 이상적입니다.
공칭 전압 350, 650V이 가능하고, 100~750V DC버스 전압내에서 최대 전류로 동작할 수 있습니다.
수냉식(WEG) 냉각시스템
과열 및 과전압에 대한 자동보호 기능이 탑재됐습니다.
DC 커패시터의 중복 방전 기능을 포함합니다.
ACH에 기본 장착된EMI H/W 필터는 같은 DC 버스를 공유하는 다른 전자 장비와의 간섭을 제거해, 여러 ACH 인버터를 문제없이 병렬로 동작시킬 수 있습니다.
강력한 표준 펌웨어 기능과 광범위한 소프트웨어 구성 기능으로 최적의 시스템 기능을 보장합니다.
6만시간 이상의 제품수명주기를 보장하도록 설계했습니다.
광범위하고 강력한 이벤트 처리, 데이터 로깅 기능으로 문제 해결을 단순화하고 차량 정지 시간을 최소화합니다.
사용자 안전을 위한 Interlock 기능을 제공합니다.
고전압 차폐케이블의 사전 조립이 가능하도록 어댑터 키트를 별도로 제공합니다.

사양

일반
호환되는 모터 유형:	유도 AC, PMAC, 동기릴럭턴스
모터 피드백 유형:	레졸버, 증분형 엔코더, Sin/Cos Hall 센서
제어 모드:	토크(Nm), 속도(rpm), 전압(VDC)
통신:	CAN(J1939, CANopen)
연결
로직 커넥터	TE Leavyseal
전원 커넥터	M8 cable lugs
온도 및 냉각
WEG 냉각수 온도/유동 조건:	60 °C @ 20l/min
주변 동작 온도:	40°C ~ +85°C
전기 안전 및 EMC
고전압 안전 기능	ECE R100
EMC	ECE R10
정격
ACH35	공칭DC 전압 350 V 100~450V DC버스 전압내에서 최대 전류로 동작 가능
ACH65	공칭 DC 전압 650 V 100~800V DC버스 전압내에서 최대 전류로 동작 가능

모델

Model	Nominal Voltage DC	Peak current* [ARMS]	Cont. current** [ARMS]	Peak power***	Cont. power***
ACH35M30	350 V	320	225	137 kVA	96 kVA
ACH35L70	350 V	700	400	299 kVA	172 kVA
ACH65M30	350 V	320	225	137 kVA	96 kVA
ACH65M30	650 V	320	225	255 kVA	179 kVA
ACH65L50	350 V	500	375	214 kVA	161 kVA
ACH65L50	650 V	500	375	398 kVA	299 kVA

* 60 sec rating

** At coolant temp 60 °C (140 °F), Ambient temp 85 °C (185 °F), and Switching frequency 4 kHz

*** At nominal DC bus voltage
